EHP-200A长中短波电磁场选频分析仪

产品简介

l EHP-200电磁场分析仪是为精确测量场强范围在0,02~1000 V/m的电场和场强范围在6 mA/m~300 A/m的磁场而设计的

l 测量频率范围为9 kHz ~30 MHz

l 场传感器及电子测量电路都密封在一个坚固的盒子里, 这个盒子的尺寸只有92x92x109 mm

l 分别得到三个轴向的测量值，或总场强(峰值和平均值)，测量值具备很好的平稳性和线性

l 测量单位可显示为V/m, A/m, microT, mG, mW/cm2, W/m2  及所选限值的百分比

l EHP -200的特点是内置了频谱分析，以详细测量电场密度和磁场密度随频率的变化，最小分辨率为1kHz，动态范围可达80dB

l 由可连续使用8小时的内置锂离子电池供电，或由一个外置输出直流电压为10-15V的AC适配器供电

l EHP-200探头由基于PC机的程序进行控制，测量结果通过光纤连接实时传输

l 一个辅助输入可以测量来自任何射频设备外部信号的频谱

l 由于它有非常小的体积和光纤连接，所以不影响其所测量的电磁场，从而确 保了测量的准确和灵敏

l 因此EHP-200是特别适合用于近场测量LW-AM-SW波段附近的发射机、金属探测器的测量和所有频率范围在9kHz–30MHz的射频信号的测量应用场合

l 相对传统天线的最大优点在于，传统天线的体积劣势和必须预防线缆对测量的影响

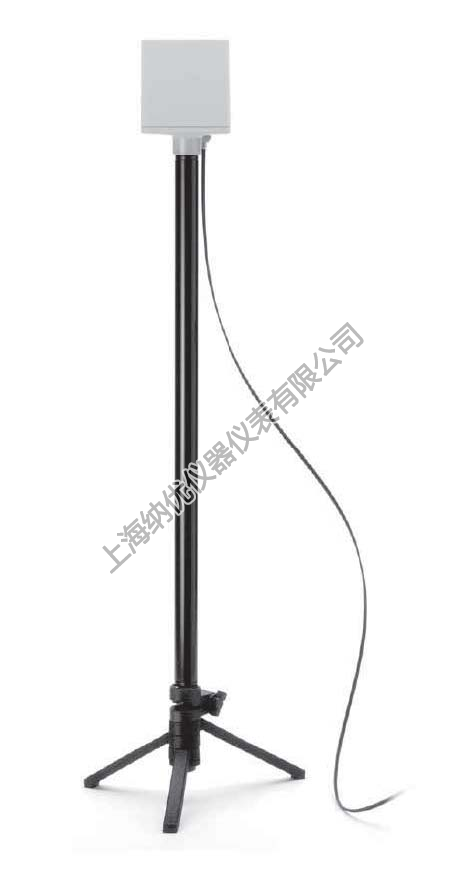

l EHP-200密封于在一个小立方形的盒子里

l 磁场传感器系统由三块相互正交的磁感应线圈构成，电场传感器系统由三块相互正交的安装在磁感应线圈对面的平行电容板构成

产品特点

l 功率高，覆盖范围大

l 波长相对较长，约10米—600米范围

l 通常采用全方向发射

l 长中波主要为垂直极化，以地波方式传播；短波主要为水平极化，以天波方式传播
