SedentexCT IQ 牙科锥束CT模体

产品简介

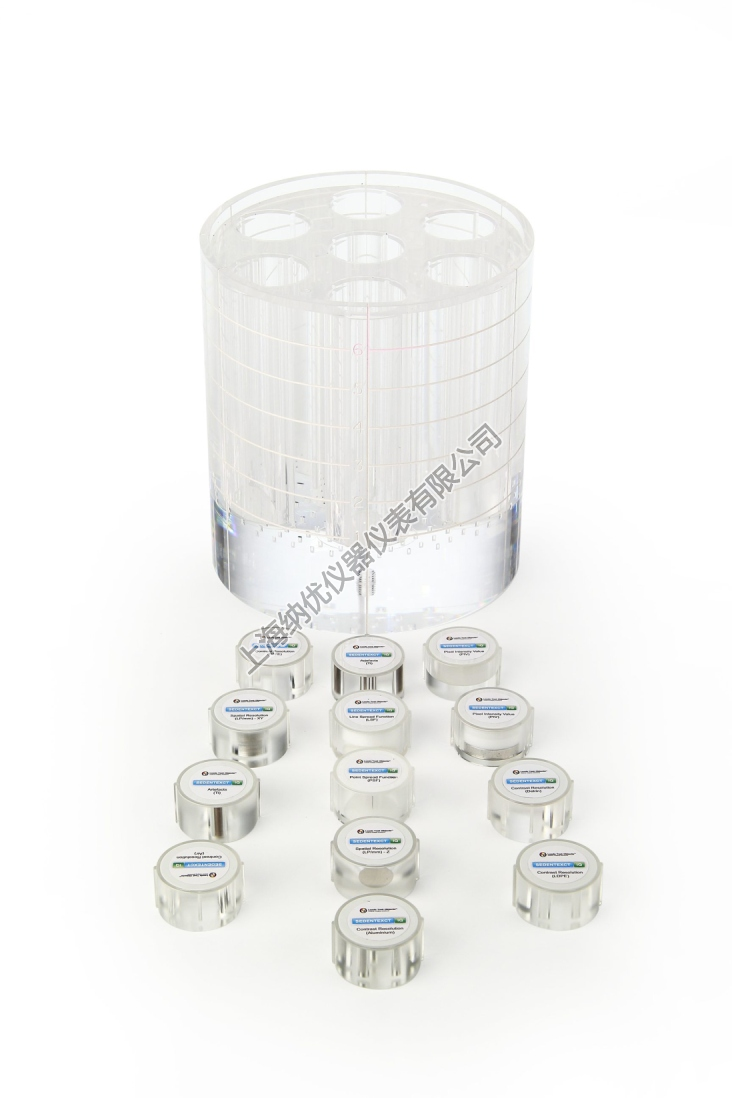

SedentexCT IQ模体由英国Leeds Test Objects公司生产，为锥束CT(CBCT)专用性能指标检测模体。该模体外型为直径160mm的圆柱体，背景材料由聚甲基丙烯酸甲酯(PMMA)构成，密度为1.20 +/- 1.00% g/cm3，具有固定检测插件的凹槽。

SedentexCT IQ模体具有7个腔室，分别以A, B, C, D, E, F, G标识，每个腔室填充了六个圆柱形模块，模块可自由拆卸和组装。

SedentexCT IQ模体根据测试目的，设计了不同的性能测试模块，如下：

1）线扩展函数模块(LSF)：为聚四氟乙烯(PTFE)和聚甲基丙烯酸甲酯(PMMA)组成的圆柱测试模块，PTFE和PMMA分别占据圆柱体的左右两侧，两种材料的交界线用于测试系统线扩展函数

2）点扩展函数模块(PSF)：包含一根直径25 mm的不锈钢丝，此钢丝悬空与空气圆柱腔体中，用于测试系统点扩展函数

3）水平方向空间分辨率测试模块(X&Y axes Spatial Resolution)：为铝及聚合物交互叠加的线对块，线对设计规格分别为0, 1.7, 2.0, 2.5, 2.8, 4.0及 5.0 LP/mm

4）垂直方向空间分辨率测试模块(Z axis Spatial Resolution)：为铝及聚合物交互叠加的线对块，线对沿Z轴方向排列分布，线对设计规格分别为0, 1.7, 2.0, 2.5, 2.8, 4.0及 5.0 LP/mm

5）对比度分辨率测试模块(Contrast Resolution)：包含5个圆柱体测试模块，每个测试模块都由嵌入PMMA的5个不同直径(直径分别为0, 2.0, 3.0, 4.0, 5.0)的目标物质组成，目标物质分别为铝、聚四氟乙烯(PTFE)、聚甲醛树脂(delrin)、低密度聚丙烯(LDPE)和空气

目标物质插件影像：

[左上：低密度聚丙烯(LDPE)；右上：空气；左下：铝；中下：聚四氟乙烯(PTFE)；聚甲醛树脂(delrin)]

(左上：空气；中上：铝；右上：HA 50；左下：HA 100；右下：HA 200)

6）灰度值或CT数线性测试模块(Pixel intensity)：由沿竖直方向上排列的聚四氟乙烯(PTEF)、聚甲醛树脂(Delrin)、低密度聚乙烯(LDPE)、铝、空气圆柱组成，这些圆柱的直径为10 mm。该模体也用于测试对比度噪声比

(左上：空气；中上：铝；右上：HA 50；左下：HA 100；右下：HA 200)

7）硬化伪影和金属伪影测试模块(Beam Hardening Artefacts)：包含两个圆柱体测试模块，其中一个圆柱体放置了三根直径为5 mm的钛棒，另外一个圆柱体内放置了三根直径为5 mm的铅棒

8）其他圆柱模体由背景材料PMMA均匀组成

SedentexCT IQ 牙科锥束CT模体

对比噪声比测试：

(左：轴位图；右：冠状位图)

几何精度测试：

图像质量测试：

(左上：点扩展函数(PSF)；右上：线扩展函数(LSF)；左下：空间分辨率；右下：伪影)

几何精度测试孔模：

噪声及均一性测试(PMMA区域)：

SedentexCT Swift/Radia自动计数软件

Automatic scoring software for the SedentexCT IQ phantom

软件含以下工具：

选择工具 - 选择并评估嵌入目标物质

缩放工具 - 对屏幕影像进行缩放

测量工具 - 测量两点之间距离(单位: mm)

窗口工具 - 调整明度和对比度 ​​
