美国CIRS 008M MRI直线加速器动态模体

型      号:
所属分类:
品      牌:
市 场 价 : 咨询     |    本网特价: 0.0000
联系电话:18019425599 021-54339375
分享到:

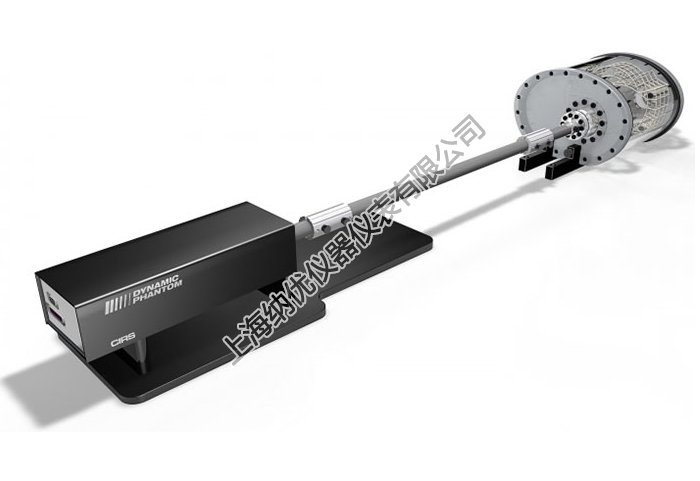

美国CIRS 008M MRI直线加速器动态模体

简介:

CIRS 008M MRI直线加速器动态模体专为端到端调试,混合MRI-LINAC辐射治疗系统的机器QA以及门控和适应性治疗计划的验证而设计。

CIRS 008M MRI直线加速器动态模体提供了一种评估MRI图像质量,测试肿瘤定位和运动捕捉设备的方法。体模可用于获取移动或静态目标图像,用于治疗计划和门控或适应性治疗递送的验证。

体模,带目标和延伸刚性轴连接的移动杆具有1.5T磁铁的MRI*全性。电机和运动控制器电子元件与磁铁保持*全距离,以确保MRI图像质量。MRI-LINAC 动态模体利用CIRS运动控制软件提供*确,可重复的3D目标运动。

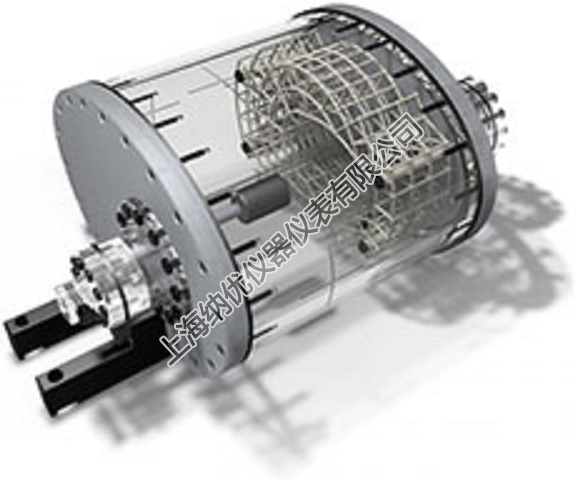

幻影体在大小和形状上接近普通人体。它由一个带有圆柱形通孔的塑料外壳组成,以容纳带有模拟目标的移动杆。外壳充满了专有的MRI信号生成凝胶,可以快速轻松地进行幻像设置,无需液体运动伪影。幻影体悬挂在非磁性轨道上,允许线圈定位和幻像配准到沙发上。

CIRS 008M MRI直线加速器动态模体包含MRI QA目标,与ACR认证计划建议兼容:

MRI图像空间失真

MRI场均匀性

激光与ISO*心重合

带有模拟目标的移动插入物是一个密封的圆柱形杆,其中充满了与体模相同的MRI信号生成专有凝胶。嵌入式MRI / CT靶由MRI凝胶制成,提供相对于背景的对比度。该靶可以接收离子室或其他与MRI兼容的剂量计,用于治疗剂量验证。对于MRI / CT目标和MRI失真网格,在MRI壳体外部加工有激光标记。为了便于MRI / CT图像融合,存在与外部激光标记对准的*心基准,并且在相对于3D空间畸变网格的已知位置。



美国CIRS 008M MRI直线加速器动态模体特征:

MRI-CT-LINAC兼容

3D目标动作

门控和自适应RT计划验证

端到端调试

MRI QA

用户友好的运动控制

CIRS MRI-LINAC动态模体目标运动使用CIRS运动控制软件独立控制。图形用户界面提供无限种类的动作,同时将CIRS 008M MRI直线加速器动态模体的操作简化到直观的水平。可以轻松导入患者特定的运动配置文件,无需进行硬件调整或具有特殊的编程技能。





美国CIRS 008M MRI直线加速器动态模体产品规格:

产品规格

运动控制器

整体尺寸

67厘米×32厘米×20厘米

总重

10公斤(22磅)

振幅,IS

±25mm

幅度,AP / LR

±10mm

运动精度

±0.1mm

周期

1 - ∞(根据幅度调整)

波形

sin(t),1-2cos 4(t),1-2cos 6(t),锯齿,鲨鱼

幻影身体

整体尺寸

25.6cm x 32cm x 20cm

总重

17千克(38磅)

移动杆

整体尺寸

32.7cmxØ6.3m

总重

1.5公斤
