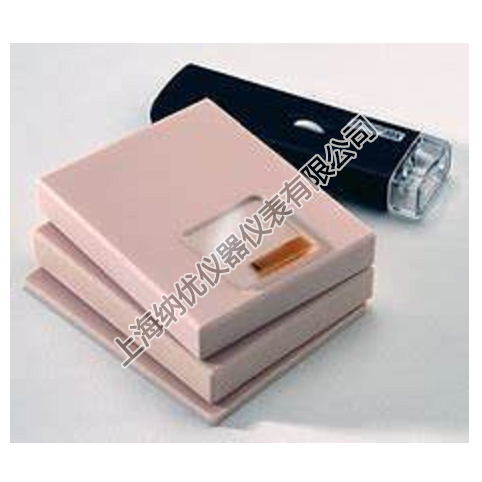

美国CIRS 011A乳腺X射线组织等效模体



简介:

美国CIRS 011A用于乳房X线摄影的组织等效模体 - 适用于当今先进成像系统的精致质量保证工具

经过验证的模拟技术可以使用组织等效的,逼真形状的模型来确保乳腺摄影质量。

树脂材料模仿一系列乳房组织的光子衰减系数。模拟的人乳房的平均元素组成基于Hammerstein报告的脂肪和腺体组织的个体元素组成。

通过使用JH Hubbell的“混合规则”和光子质量衰减和能量吸收系数表来计算衰减系数。CIRS 011A乳腺模体,CIRS 011A乳腺X射线组织等效模体包含的目标是为了测试新一代乳腺摄影机的门槛。CIRS 011A乳腺模体,CIRS 011A乳腺X射线组织等效模体的厚度为4.5厘米,模拟平均腺体组织成分。

CIRS 011A乳腺模体,CIRS 011A乳腺X射线组织等效模体设计用于测试任何乳房X线照相系统的性能。体模内的物体模拟钙化,管道和肿瘤块中的纤维钙化。在幻像范围内测试对象的大小,从在任何系统上应该可见的对象到在乳房X线照相系统上难以分辨的对象。

CIRS乳房造影模型也以4厘米,5厘米和6厘米的厚度制造,具有各种腺体等效物。

这些模型的方法和设计由弗吉尼亚医学院的Panos Fatouros博士及其同事开发。





美国CIRS 011A乳腺X射线组织等效模体产品规格:

线对目标
1 20线对/毫米

Ca CO 3颗粒尺寸(mm)

2 0.130
3 0.165
4 0.196

5 0.230
6 0.275
7 0.400




8 0.230
9 0.196
10 .165



11.230
12
.196.1.65



阶梯楔形1厘米厚

14. 100%腺体

15.70%腺体

16. 50%腺体

17. 30%腺体

18. 100%脂肪

尼龙纤维直径尺寸(mm)

19。1.25

20. 0.83

21. 0.71

22. 0.53

23. 0.30




半球质量

75%腺体/ 25%脂肪,厚度(mm)

24。4.76

25. 3.16

26. 2.38

27. 1.98

28。 1.59

29. 1.19

30. 0.90


光学密度
31.参考区域

光束边缘
32.定位目标

CIRS 011A乳腺模体

12.5厘米

宽度18.5厘米

高度4.5厘米

材料环氧树脂



还包括

30倍手持式显微镜



乳房X线照相QA文件用于记录图像评估和评分



技术手册



携带箱单独出售。

参考文献:

1、Skubic SE,Fatouros PP。吸入性乳房剂量:依赖于射线照相模态和技术以及乳房厚度。放射学,1986,161:263-270。

2、Fatouros PP,Skubic SE,Goodman H.开发和使用实际形状,组织等效的模型来评估乳房摄影过程。放射学,1985年157(p):32。



乳腺模体可用型号:

乳腺模体型号#

描述

010A乳腺模体

组织等效乳房X线摄影模体,5.0cm厚30%腺体70%脂肪

010B乳腺模体

组织等效乳房摄影模型,4.0厘米厚50%腺体50%脂肪

010C乳腺模体

组织等效乳房X线摄影模体,6.0cm厚20%腺体80%脂肪

010D乳腺模体

组织当量乳房造影模型,5.0厘米厚50%腺体50%脂肪

011A乳腺模体

组织等效乳房造影模型,4.5厘米厚50%腺体50%脂肪
