美国CIRS 016B高对比度分辨率模体
简介:

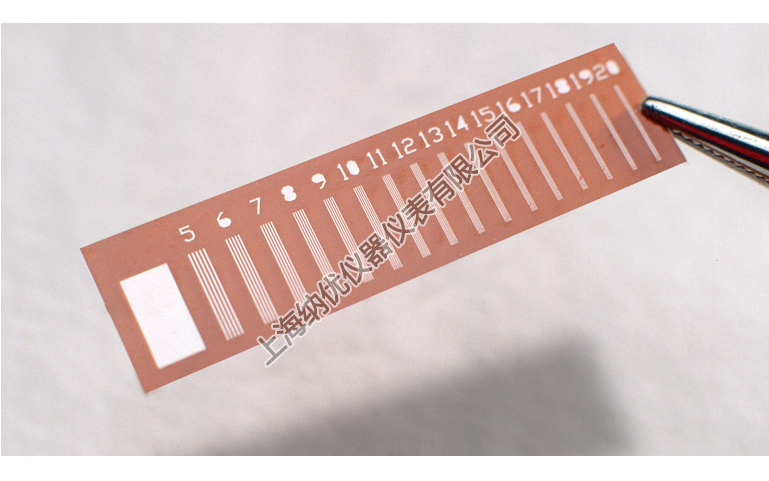

美国CIRS 016B 高对比度分辨率模体采用17.5微米厚的金镍合金棒材图案。每个条形图案都定位在90度,以便在一次曝光中评估垂直和平行于阳* - 阴*轴的分辨率!CIRS 016B高分辨率目标有18个段,从5 lp到28 lp / mm。目标相当于20keV的25微米铅或2.6毫米铝。
条形图案*久嵌入薄的丙烯酸晶圆中,以防止磨损或损坏。
幻影机身有BR12或BR50 / 50。它可以使条形图案在乳房支撑板上方4.5厘米处和胸壁1厘米处进行一致,可重复的定位,横向居中(根据美国放射学院的建议)。

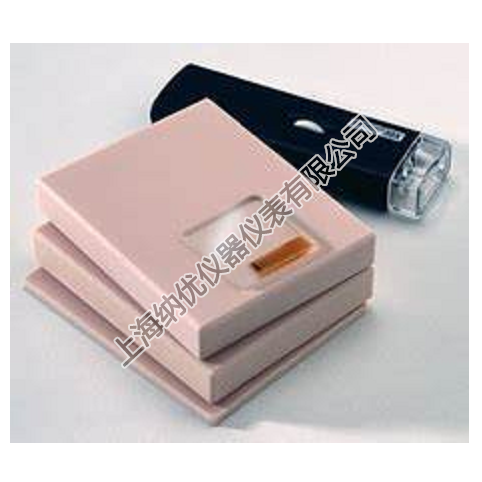

美国CIRS 016B 高对比度分辨率模体包括一个30倍的手持式显微镜和操作说明。
美国CIRS 016B高对比度分辨率模体产品规格:
身体 |
目标 |
组 |
材料:BR12或BR50 / 50 |
材料: 嵌入丙烯酸的金/镍结构
(相当于25微米铅或2.6毫米铝) |
由组成: |
长125毫米 |
(1)丙烯酸靶 |
|
宽度:100mm |
(2)12.5 x 10 x 2 cm的平板 |
|
高度20毫米 |
(1)12x5 x 10 x 0.5 cm厚板 |
|
|
(1)12.5 x 10 x 2,LP位置 |
