美国CIRS 021数字乳房断层合成QC模体
简介:
美国CIRS数字乳房断层合成QC模体旨在解决数字乳房断层合成系统(DBT)的质量控制问题。体模可用于软件分析和“传统”视觉测试。

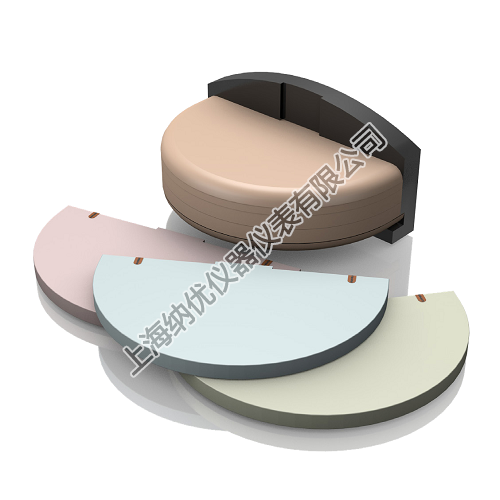

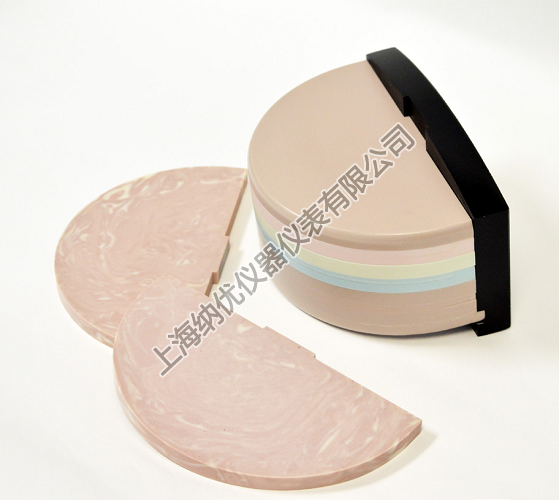

该模型由8个均质板组成,由50/50比例的腺体和脂肪组织(BR50 / 50)的乳房等效材料制成。可以单独购买的可选旋涡板由100%脂肪和100%压盖组织组成,重量比约为50/50。三个均质板包括成像目标。每个半圆形板坯尺寸为100×180×10mm。这允许使用均匀和旋涡平板的组合来测试散射辐射对更临床相关的非均匀条件下的图像质量的影响。
CIRS 021数字乳房断层合成QC模体包括一个带磁性固定的定位支架,可在DBT扫描仪上重复对准和定位。

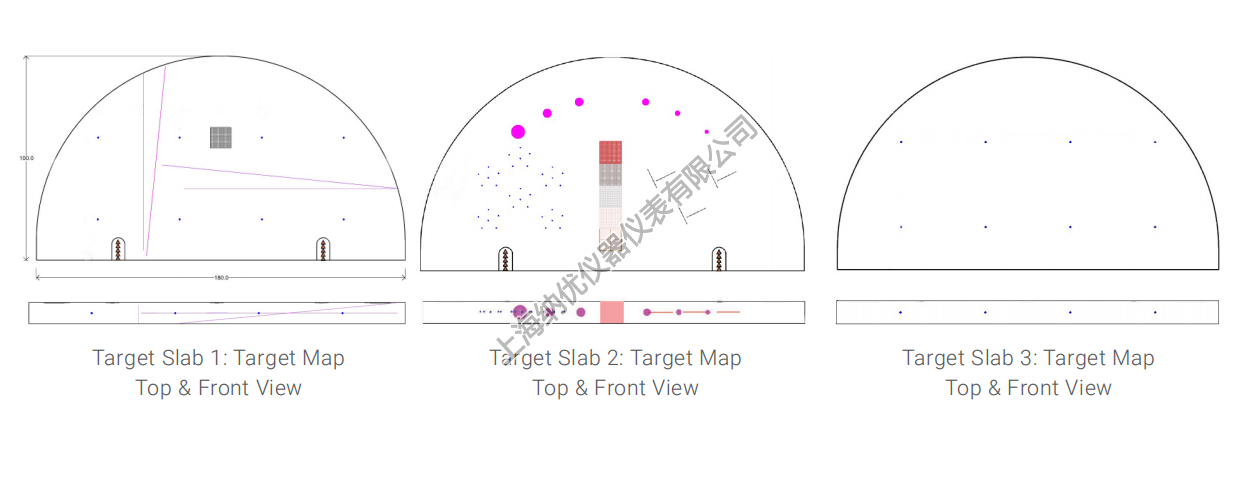

TUNGSTENWIRESØ50μm
数量:2
位置:XY平面
倾斜:与x轴和Y轴成5.7度
铝板(AL 99.999%)
10 x 10 mm x200μm
失败的组织目标
数量:5个元素
尺寸:2毫米x 5毫米
TUNGSTENWIRESØ50μm
数量:2
位置:XZ和YZ飞机
倾斜:与X轴和Y轴成5.7度
陶瓷球
数量:8
尺寸:Ø0.8毫米
40 x 40 mm网格
SPECKS(玻璃)
0.330毫米
0.280毫米
0.230毫米
0.200毫米
0.170毫米
0.140毫米
纤维(10码长)
Ø0.15毫米
Ø0.18mm
Ø0.23毫米
Ø0.28毫米
Ø0.38毫米
Ø0.41毫米
失败的组织目标
数量:5个元素
尺寸:2毫米x 5
球形体 (乳腺癌)
Ø6.3毫米
Ø4.7毫米
Ø3.9毫米
Ø3.1毫米
Ø2.3毫米
Ø1.8毫米
STEP WEDGE
100%腺体
70%的腺体
50%的腺体
30%的腺体
100%脂肪
陶瓷球
数量:8
尺寸:Ø0.8毫米
40 x 40 mm网格
美国CIRS 021数字乳房断层合成QC模体产品规格:
产品规格 |
||
整体尺寸 |
100毫米x 180毫米x 70毫米 |
|
单个板坯尺寸 |
100毫米x 180毫米x 10毫米,半圆形 |
|
幻影重量 |
0.8千克(1.94磅) |
|
乳房断层合成QC集 |
||
部分# |
QTY |
组件说明 |
- |
4 |
1厘米厚的固体均质板坯 |
- |
1 |
0.5厘米厚的固体均质板坯 |
- |
3 |
目标均质板1厘米厚 |
- |
1 |
定位支架采用磁性固定 |
021-01 |
可选的 |
1厘米厚的实心旋涡板 |
