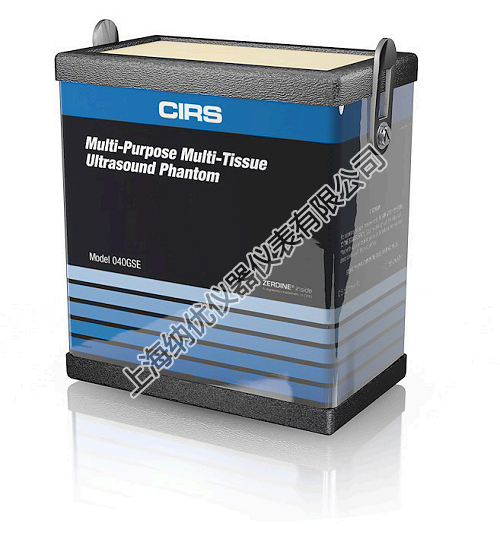

美国CIRS 040GSE超声体模产品



简介:

美国CIRS超声体模040GSE具有灰阶靶群、消声阶梯块和弹性靶群。该模体是为了满足医用超声设备质量保证挑战的需求。独特的双重衰减背景凝胶允许用户评估MHz - 15 MHz之间的传感器。允许评估所有传感器的配置:直线、曲线、内腔。超声质量保证模体有坚固的外壳和便携箱、用户指南以及数据表。

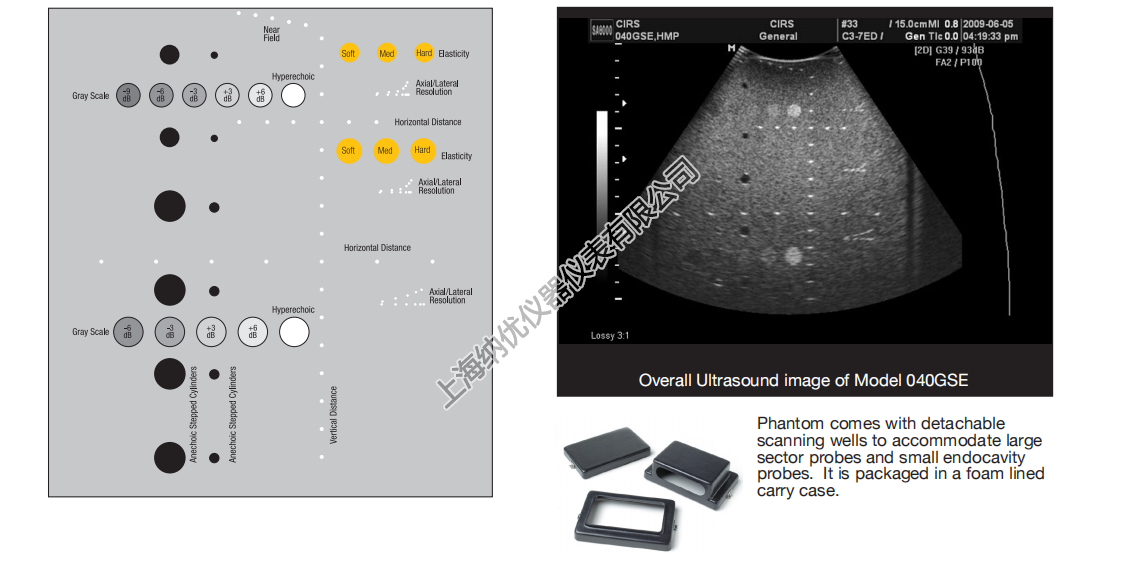

美国CIRS 040GSE超声体模产品特性:

盲区

水平距离

垂直距离

穿透深度

图像均匀性

轴向分辨率

横向分辨率

消声质量分辨率

灰阶对比度

弹性图像评估







美国CIRS 040GSE超声体模技术参数:

产品规格

背景材料

材料: Zerdine ®1
凝固点: 0®Ç

熔点:高于100®Ç

衰减: 0.5分贝/厘米兆赫±0.05分贝/厘米兆赫&0.7分贝/厘米兆赫±0.05分贝/厘米兆赫

声速: 1540 m / s±10 m / s

扫描好

1厘米深

扫描膜

Saran基层压板

电线目标

材质:尼龙单丝

近场集团

     目标数量: 5
线径: 100微米
深度范围: 1至5毫米
目标之间的距离: 1毫米

垂直距离组

目标数量: 16
线径: 100微米
深度范围: 1至16厘米
间距: 10毫米

水平距离组

组数: 2
线径: 100微米
深度: 4和9厘米
目标数量:分别为4和7
间距:分别为10和20毫米

轴向 - 侧向分辨率组

组数: 2
线径: 80微米
深度: 3和6.5厘米
轴向分离: 4,3,2,1,0.5和0.25毫米
横向分离: 4,3,2,1,0.5和0.25毫米
组数: 1
线径: 80微米
深度: 10.5厘米

轴向分离:5,4,3,21毫米

横向分离:5,4,3,2和1毫米

消音阶梯气缸

目标数量: 12 目标
直径: 1.3,2.0,3.0,4.5,6.7和10.0 mm
目标深度: 1.5,4.5,7.0,10.0,13.0,16.0 cm
衰减: 0.5 dB / cm-MHz
对比度:消声,囊肿-喜欢

灰度目标

衰减: 0.5 dB / cm-MHz

 组数: 2

6目标: 3 mm深度处
8mmØ对比度: -9,-6,-3,+ 3,+ 6&> +15 dB

5目标: 10mmØ11.5 cm深度

对比度: -6,-3,+ 3,+ 6&> +15 dB

弹性目标

衰减: 0.5 dB / cm-MHz

 组数: 2

每组目标数: 3
     - 6mmØ1.5cm深度
     - 8mmØ5cm深度
弹性:10,40和60 kPa

型号040GSE包括



多用途多组织超声模型



可拆卸扫描井
(适用于大扇形探头和小型腔内探头)



泡沫衬里便携包



用户指南



48个月保修
