核级 P.I.G 监测仪由四个测量通道组成，分别是气溶胶通道（P）、碘通道（I）、低量程惰性气体通道（G）和高量程惰性气体通道（G）。辐射监测系统的排列为 P→I→G 的顺序，即先测量样品中的气溶胶活度、再测量碘活度，最后测量惰性气体活度。

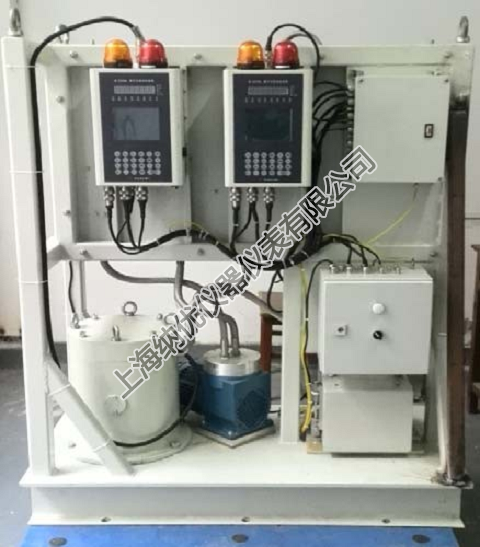

PIG 设备由探测装置、取样回路、就地处理箱、电气箱、端子箱等部件组成。整个 P‐I‐G 由两个机架组成，P‐I 一个机架，G‐G 一个机架。如下图：

部件技术特性

P-I 通道 P4 通道

1. 气溶胶监测道

被测射线类型 αβ辐射

能量范围 α：4.2～5.5MeV β：80 keV～2.0MeV

测量范围 α：10-2～104  Bq/ m3      β：1～107Bq/m3 采用步进式或连续走纸过滤器 纸卷长度≥20m

探测器类型 PIPS 探测器

{C}2. {C}碘监测道

被测射线类型 所有碘放射性同位素

测量范围 3.7～3.7×106Bq/ m3

探测器类型 NaI(Tl)闪烁体＋光电倍增管＋241Am 源

{C}3. {C}低量程惰性气体监测道

被测射线类型 总惰性气体β辐射

能量范围 80 keV～2.0MeV

测量范围 37×104～3.7×109Bq/m3（对安全壳PIG）

最低可探测限 3.7×104Bq/m3（对安全壳PIG）

探测器类型 塑料闪烁体+光电倍增管
