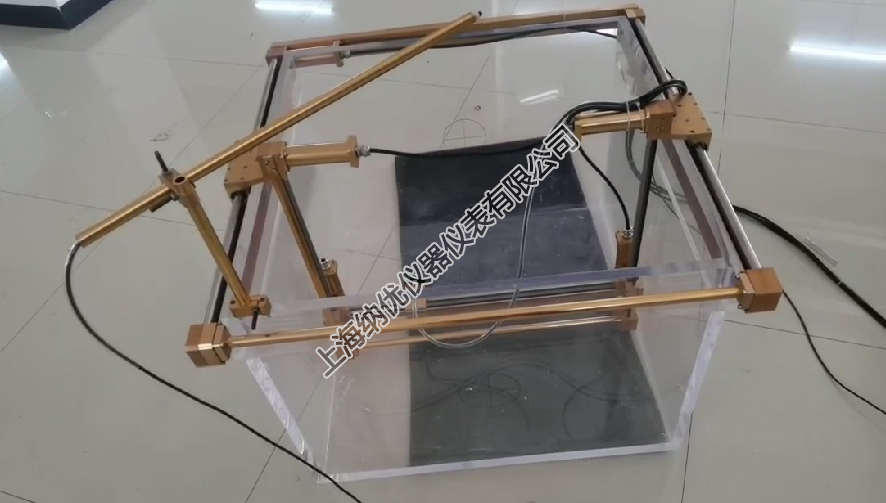

DSR03型放疗三维水箱

放疗水箱的三维射线束分析系统是现代化的三维水箱系统。用于加速器QA的相关测量。该系统校正位置指示器和完全水平的机械装置，显著地减少了设置时间。铝和不锈钢部件确保其精细度和坚固性。 微处理器控制，该装置有双道静电计，用可逆极性和自动调整距离的控制软件，得以快速和简易地执行系统设置。连续扫描模式和步进扫描模式的结合，以较短的测量时间完成测量数据的分析。

1．二维自动扫描水箱的装置的概述

放疗自动扫描水箱系统采用了最新的自动化测量和控制技术，可快速方便准确地扫描测量各种型号医用直线加速器的X线和电子线的辐射场剂量分布参数，还能测量MM50回旋加速器、X刀和60Co远距离治疗机的射线束参数.

为了适应更多的机构和客户的要求。

2．精密机械结构

通过采用德国生产的精密机械传动系统和多细分步进电机，该系统扫描定位精度好于0.1mm。

自动扫描系统：多细分步进电机不锈钢导轨和滑块。

3．iba分析系统软件

   该系统的“射线束分析系统软件包”功能齐全，可进行数据采集、分析、自动显示所测量的图形和计算出各种重要参数，并可以将数据转化为放疗计划系统所需要的格式文件，可进行测量速度调节，可连续10层Profile测量,可偏中心扫描PPD,可对测量曲线平滑

4．水箱规格

可快速测量放疗线束的百分深度剂量曲线，利用专用软件可以将PDD表转化为TMR表。

水箱外部尺寸（LxWxH）: 675 mm x 645 mm x 560 mm

扫描范围（LxWxH）: 480 mm x480 mmx410 mm

位置分辨率： 0.1 mm

位置精度： ±0.1 mm

位置重复性： ± 0.1 mm

扫描速度： 50 mm/s

近似容积： 200 I

壁厚/材料： 15 mm /丙烯酸

重量： 45 kq

6．主要测量配件

系统配置：（注：主要配置）

德国生产的多细分步进电机

德国生产的不锈钢导轨和滑块

主机，包括双通道剂量仪和双路步进电机iba控制器

专用传感器2副专用上水管一个

Iba  0.125cc电离室防水探头

专用笔记本电脑

专业iba软件

7．技术参数:

PMMA水箱壁厚：12mm

二维扫描机械结构为悬臂方式

扫描精度：＜0.1mm

扫描速度：40cm范围的测量可在40s内完成

扫描方式：多点连续扫描

双通道静电计时间常数：＜10ms

8．能量范围：

光子：co-60   4--50MeV

电子线：4-50MeV

电源：交流220V±10%。

9．功能：

竖直 PDD和OAR测量功能

对角线扫描(Profile)测量功能

偏中心竖直扫描PDD测量功能

连续10层水平扫描(Profile)测量功能

水平扫描(Profile)测量功能

可转化为TPS所需格式，PDD可转化为TMR表

10. 注意事项：

由于水箱和垂直扫描臂经常被水浸泡，因此对它们要定期清洁，在使用完后，对扫描臂还要擦干水并在齿轮和导轴上打上润滑油，然后把它们放置于专门的贮藏盒中保存。

电离室、控制盒和各种联接电缆要注意防尘、防潮，以免发生漏电和漂移，在每次使用完后要把它们放入干燥箱中妥善保存，并且对各处联接电缆不要过分折叠盘绕，以免影响其使用寿命。

要定期对扫描臂的运动精度和平稳度作校验和审核，保证其运动精度可靠和平稳。
