AWM-1锕系元素伤口监测仪

分享到：

无

立即订购加入收藏

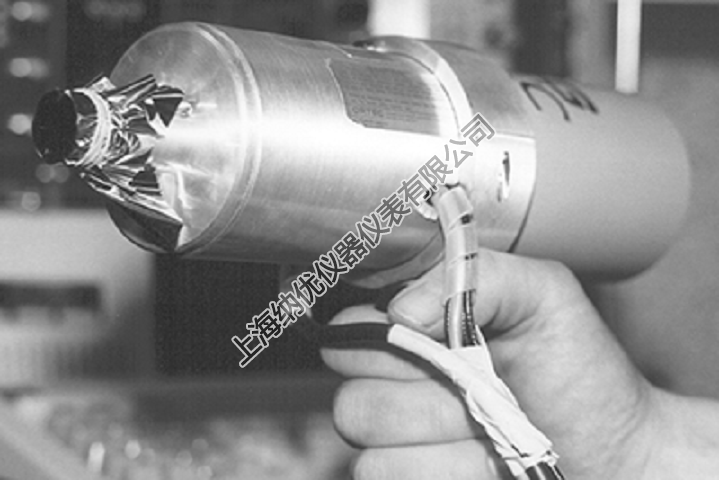

ORTEC AWM-1型锕系元素伤口监测仪旨在准确定位嵌入体内组织的锕系元素，以便对其进行手术切除。该仪器的设计采用了一家领先的放射性同位素制造和后处理机构的具体建议。

找到并量化组织中的Pu、Am和U

出色的能量和位置分辨率

提供横向和深度位置

轻巧

客户响应式设计

符合人体工程学设计，便于在临床情况下操作

ORTEC的AWM-1型锕系元素伤口监测仪旨在准确定位嵌入体内组织的锕系元素，以便对其进行手术切除。该仪器的设计采用了一家领先放射性同位素制造和后处理机构的具体建议。

能量分辨率和位置信息
该仪器包含一个结实、可靠、6毫米直径、5毫米厚的HPGe平面探测器，可提供出色的能量分辨率和位置信息。通过用Ge代替Si，可以比较γ射线与L x射线（13至17 keV）的强度比率，从而获得关于锕系元素深度的信息。

人体工程学设计
仪器的人体工程学设计便于在临床情况下使用。手柄的构造和放置方式使用户在长时间操作仪器后也不会感到手/臂疲劳。0.06升杜瓦瓶可提供长达一小时的液氮，可以完成大多数临床程序。

人员安全和设备保护
全方位杜瓦瓶确保患者和操作者的安全。无论其方向如何，液氮都不会从杜瓦瓶中逸出。如果测量的辐射水平高到足以驱动前置放大器超出其线性范围，仪器顶部的红色LED会发出警告。如果在探测器运行过程中液氮耗尽，内部传感器会切断高压电源以保护仪器免受损坏。

即时操作
随AWM-1附带的特殊25升储存填充杜瓦瓶可保持仪器充满液氮并随时可用。

性能

*能量分辨率使用ORTEC 672型放大器在6 μs整形时间常数下测得。

电气

测试输入端	一根18英寸的RG174同轴电缆，带有母头BNC连接器。
高压偏置输入端	一根18英寸的RG59同轴电缆，带有母头SHV连接器。
输出端	两根18英寸的RG174同轴电缆，带有母头BNC连接器。
电缆驱动能力和端接	测试输入端：端接93Ω。输出端：串联端接93Ω。驱动能力：可以驱动端接或未端接的93Ω同轴电缆（建议使用RG62）。建议端接长度大于50英尺的电缆。
转换增益	通常为1.7 mV/keV（Ge），负输出脉冲信号。
单个事件的最大脉冲输出	-10 V。
最高能量率	2500 MeV/s。
非线性	积分和微分，在前置放大器的90％动态范围内<0.05％。
偏置隔离	高压滤波器可向探测器提供高达2500 V的偏压。
温度不稳定性	在0至+50°C的推荐工作温度范围内为50 ppm/°C。
电源要求	通常+24 V，50 mA；通常-24 V，25 mA。
电缆包	标准电缆包包含信号、测试脉冲、高压关闭和前置放大器超量程电缆（所有RG59A/U，93Ω BNC）；高压电缆（RG59A/U，75Ω SHV母头）；和一根前置放大器电源线（9针连接器，公头）。
自动高压关闭	低温恒温器部分包含一个连接到冷却路径的温度传感元件。传感元件连接到前置放大器中的混合监控电路。输出电缆连接到ORTEC 659型探测器偏压电源后面板上的远程关闭输入端。
