Micro-trans-SPEC便携式UF6验证系统

Micro-trans-SPEC具有增强的结构框架和定制设计的钨准直器（如果不需要，可以将其移除），适用于UF6验证应用。

UF6软件应用程序基于经典的浓缩计方法，并在Micro-trans-SPEC上执行，无需检验员携带额外的计算机。

用户界面类似于Micro-trans-SPEC基本GUI软件，并使用相同的方法执行硬件设置、谱存储和显示等任务。此外，许多数据输入字段存储在配置文件中，该文件可以在32位Windows 7或Windows XP计算机上进行创建和编辑，然后使用Windows移动设备中心或Microsoft ActiveSync复制到内置数据处理器中。

该软件的基本操作是以下任务的自动顺序过程：

  采集谱数据

  存储数据

  分析数据

  将结果发送到文件和屏幕

程序操作的设计使得采集、存储、分析和报告结果所需的信息量极少。

  UF6验证系统在带有增强结构框架的ORTEC Micro-trans-SPEC HPGe便携式谱仪上运行。

  一体化仪器，其软件设计符合UF6检验的现行程序。

  通过将经验证的方法与HPGe谱分析的最新进展相结合，实现了高精度、快速的结果。

  解决了基于NaI的系统遇到的谱干扰问题。

  Micro-trans-SPEC硬件可用于其他相关应用。

  单个电池的工作时间最长可达5小时。

  采用“快开”电池盖，可快速更换电池，减少了停机时间。

  全新改进的静音运行，低功耗低温冷却器。

ORTEC Micro-trans-SPEC是一款可在现场使用的无LN2 HPGe谱仪。Micro-trans-SPEC的重量不到7千克（不包括额外的硬件，如准直器）、体积小、结构紧凑、坚固耐用，适合现场作业。

该仪器具有长使用寿命的斯特林循环制冷器和数字电子设备。它可以通过各种电源供电，包括全球市电电源、汽车和其他直流电源，这意味着它是安保检验的理想选择，检验员可以带着处于运行状态和准备就绪的仪器到达现场。

内置电池可提供长达5小时的续航时间，并易于更换，可最大限度地减少停机时间。强大的内置数据处理功能使它非常适合于机载自定义数据分析，其明亮清晰的屏幕使其即使在明亮的室外条件下也能轻松读数。

UF6验证系统
Micro-trans-SPEC具有增强的结构框架和定制设计的钨准直器，适用于UF6验证应用。（如果不需要，可以移除准直器）。

UF6软件应用程序基于经典的丰都测量方法，并在Micro-trans-SPEC上执行，无需检验员携带额外的计算机。

用户界面类似于Micro-trans-SPEC基本GUI软件，并使用相同的方法执行硬件设置、谱存储和显示等任务。此外，许多数据输入字段存储在配置文件中，该文件可以在32位Windows 7或Windows XP计算机上进行创建和编辑，然后使用Windows移动设备中心或Microsoft ActiveSync复制到内置数据处理器中。

该软件的基本操作是以下任务的自动顺序过程：

  采集谱数据

  存储数据

  分析数据

  将结果发送到文件和屏幕

程序操作的设计使得采集、存储、分析和报告结果所需的信息量极少。

浓缩铀通过变形的“经典”无限厚度方法来确定。该方法最初被开发用于NaI（Tl）探测器，但存在潜在谱干扰的问题。由于使用HPGe探测器，所以可以通过不易受到来自附近峰值干扰的方法推导出186 keV伽马射线峰值的面积。

操作概述

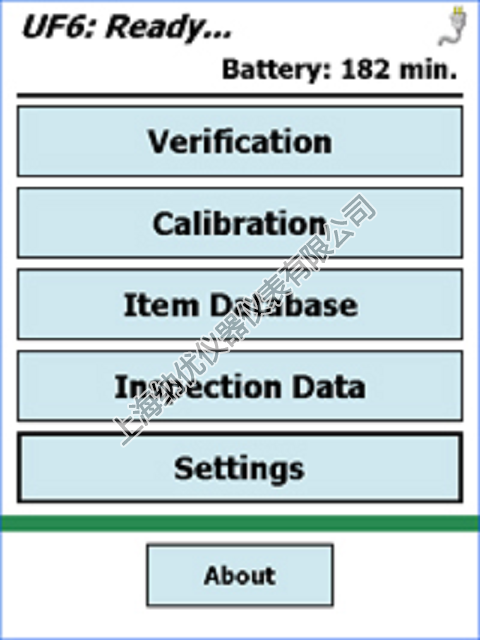

启动屏幕为检验员提供了许多选择。第一个选择是验证，这是在设置完所有其他系统参数后最直接的检验测量。

验证模式由以下顺序步骤组成：

  从项目数据库中选择一个项目ID，

  输入用于采集和分析的检验数据，

  采集和分析数据，

  将结果存储到频谱文件中并创建分析报告。

项目数据库通常在相关设备的测量程序开始之前加载。它是一个标准文本文件，可以使用记事本应用程序在PC上进行编辑，然后使用Windows移动设备中心或Microsoft ActiveSync传输到内置数据处理器。它可以包含用于检查系统是否正确操作的标准。

验证过程的第二步是输入“记录数据”。每个验证测量都需要这个最小数据集。计数预设字段从默认值进行初始化，默认值是用于验证模式采集的最后一个值。壁厚也是必填值，通过键盘输入。

实时结果

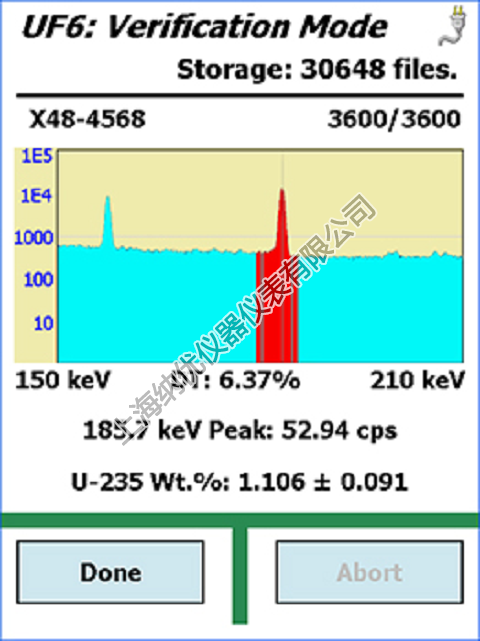

数据采集开始后，将出现右侧屏幕。该屏幕显示了一部分谱（150 keV至210 keV），ROI标记在185.7 keV峰值附近。ROI也标记在低本底和高本底ROI附近。在采集期间，将定期更新和显示ROI、计数率和浓缩结果。

Atom％或Wt％均显示在屏幕上。

系统校准
校准模式类似于验证模式，但校准常数根据标准定义的预期结果设置。它由以下顺序步骤组成：

  从项目数据库中选择一个项目ID标准，

  输入用于采集和分析的检验数据，

  从谱中采集和校准，

  将校准常数存储到配置文件中。

项目数据库
项目数据库模式允许编辑项目数据库的内容。这包括修改、添加和删除数据库中的项目。项目数据库是位于Program Files\UF6文件夹中的标准文本文件（UF6.ISL）。检验员可以选择现有的项目ID进行修改或删除。（请注意，项目选择列表中的星号[*]表示“标准”设置，可用于校准和验证正确的系统操作。）

检验数据
检验数据模式用于管理“检验数据”文件的内容：检验员数据，例如检验员姓名、国家代码、设备名称、检验编号和其他可选注释。数据文件是标准文本文件，在开始一系列测量之前可在PC上编辑该文件，然后使用Windows移动设备中心或Microsoft ActiveSync将其传输到内置数据处理器中。所有数据都存储在Program Files\UF6文件夹中的“检验数据”文件（UF6.IDB）中。

设置
设置模式用于管理仪器的硬件设置，包括硬件设置、冷却器控制、能量校准、“健康状态”等，所有这些都可以从屏幕中进行选择。

能量校准过程特定于UF6应用程序。根据方法的要求，可调整硬件设置以将U-235峰值定位在通道2476中的185.7 keV上。

谱选项允许用户定义“记录”选项，例如在何处保存谱以及在保存文件时是否要求用户输入描述性文字。“调用模式”允许用户在方便的MCA显示模式下检索谱以便仔细观察，使人联想到MAESTRO MCA的显示。文件通过Windows移动设备中心或Microsoft ActiveSync传输后，用户可以使用MAESTRO在笔记本电脑上查看谱。MCA显示模式具有log/lin垂直刻度、可移动光标和放大/缩小功能。光标位置将显示计数和能量。

可拆卸准直器
可拆卸的钨准直器设计用于从各个方向（前视场除外）吸收99.999％的低于200 keV的伽马射线。这通过将准直器紧密结合到低温恒温器支架（在探测器的后部）来实现，这也消除了从各个角度到探测器的任何直线视线。这还将减少来自装置背面和侧面以及前部的本底。前盘有一个50毫米的孔径。这是探测器晶体的直径，因此，在最小化本底的同时，几乎不会减少“所需”的计数。面向探测器晶体的整个内表面具有渐变Z（铜/锡）村里，以最小化来自钨（尤其是59keV x射线）的荧光光谱。

硬件规格摘要

  重量轻 - 17磅（7.7千克）。（无准直器。）

  坚固 - 外壳、显示屏和所有接口都经密封，防潮和防尘。防水喷雾。

  高灵敏度 - 50 mm Ø x 40 mm HPGe探测器。

  高稳定性 - 数字电子设备。

  明亮和清晰 - VGA显示与触摸感应操作屏。

  高速USB、无线802.11、GPS和采集谱的SD卡存储。

  使用可快速更换的内置电池可连续运行约5小时，还可由外部电池、汽车电源或线路电源供电。

  最新一代微型、高效、斯特林循环制冷器；具有更低的声学噪音和振动水平以及更长的使用寿命。探测器元件密封在高可靠性、低损耗的低温恒温器中。

内置数据处理器的简要说明：

  显示： VGA 640 x 480 TFT，阳光下可读、触摸灵敏、可用手指或手写笔操作。

  数据处理器： Marvel PXA320 XScale 806 MHz。

  内存： 128 MB DDR SDRAM

  数据存储（谱、结果等）： 可移动SD卡和板载非易失性1 MB闪存，可扩展至2 GB。

  计算机接口：连接到笔记本电脑的USB接口。

  谱传输： Windows移动设备中心或Microsoft ActiveSync。

  Wi-Fi（802.11）通信软件可选。

有关完整的硬件和电子设备规格，请参阅Micro-trans-SPEC规范。
