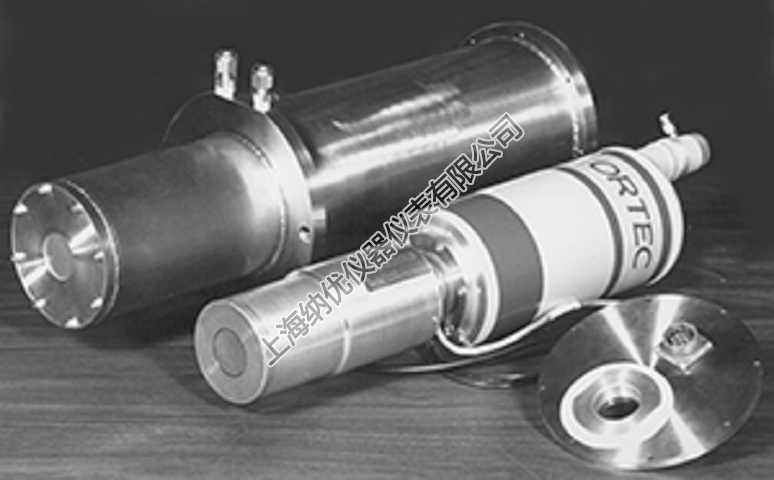

PGM-1管道监测仪

ORTEC管道监测仪（PGM-1）设计用于监测核反应堆冷却剂管道中的流体/蒸汽密度。其他应用包括腐蚀产物活度监测、煤浆中硫的活化分析以及烟囱监测。

   紧凑型（最大尺寸为6-1/2英寸 x 20英寸）

   轻型探测器/杜瓦瓶组件8-10磅、不锈钢护罩25磅、铝护罩〜12磅

   用于冷却端盖的1/4英寸世伟洛克接头（可选）

   泡沫橡胶绝缘减少了冲击

   用于原位LN2再填充的外部接口

   军用规格电气连接

   防水

   可提供Be或Al端盖

ORTEC管道监测仪（PGM-1）设计用于监测核反应堆冷却剂管道中的流体/蒸汽密度。其他应用包括腐蚀产物活度监测、煤浆中硫的活化分析以及烟囱监测。在需要进行高分辨率γ射线能谱测量的应用（如反应堆冷却剂管道监测）中，可以使用高纯度锗（HPGe）辐射探测器。然而，所有锗辐射探测器都需要液氮（LN2）冷却才能运行。特殊的杜瓦瓶（保温瓶）设计符合紧凑的空间要求。

反应堆冷却剂管道在距离探测器窗口0.5英寸范围内的温度可高达650°F。为确保在此环境下提供足够的冷却保护，不锈钢端盖内置冷却管，可根据需要循环冷水。这种小而坚固的组件通过法兰固定在冷却剂管道上。

液氮通过连接到壳体后部的单独自动填充系统定期重新填充。LN2杜瓦瓶的保持时间超过16小时。通过军用规格连接器实现了探测器组件的电气连接（前置放大器电源、探测器、高压偏压、高压截止、放大器输出、测试脉冲发生器输入）。这种结构紧凑（最大尺寸为约20英寸长和6-1/2英寸直径）、结实的辐射探测器组件可在室内或室外操作。
